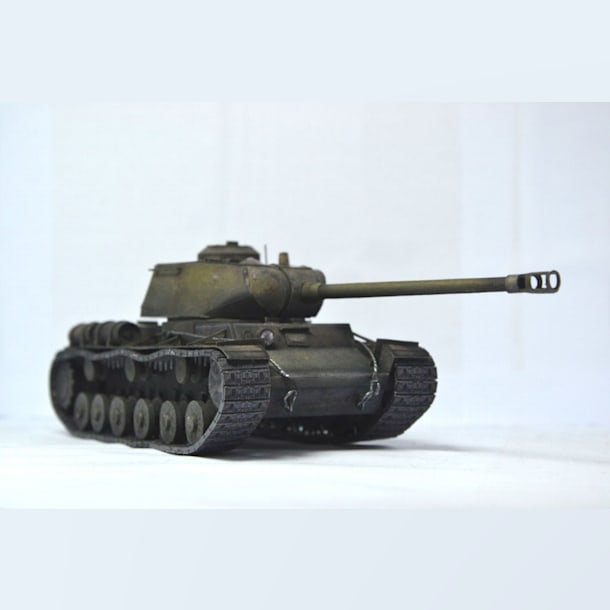

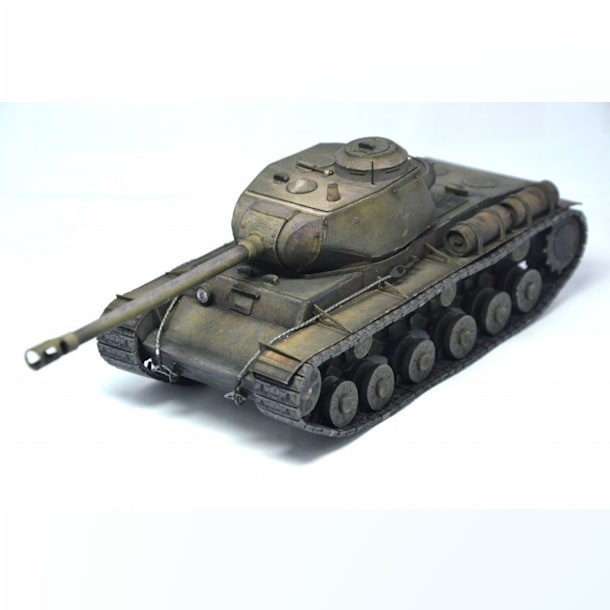

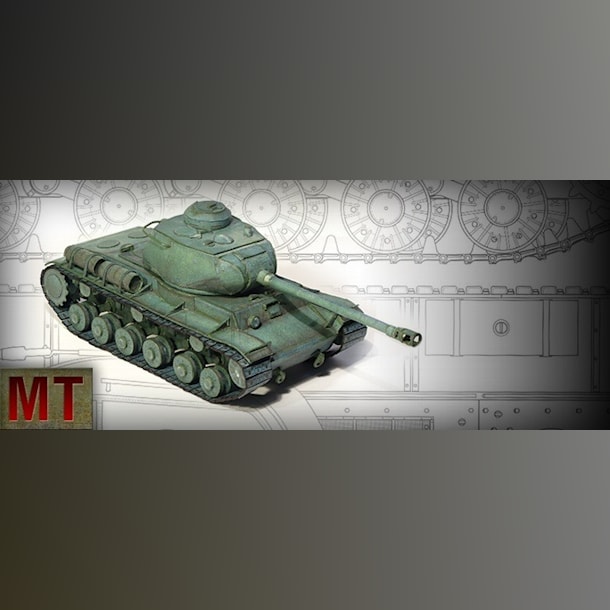

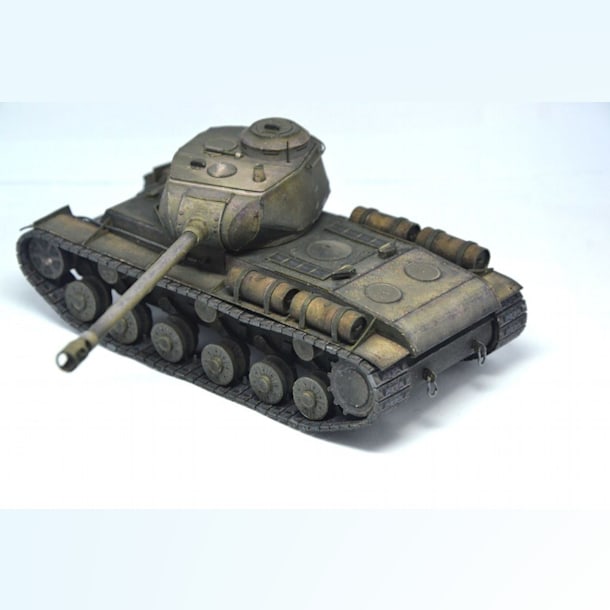

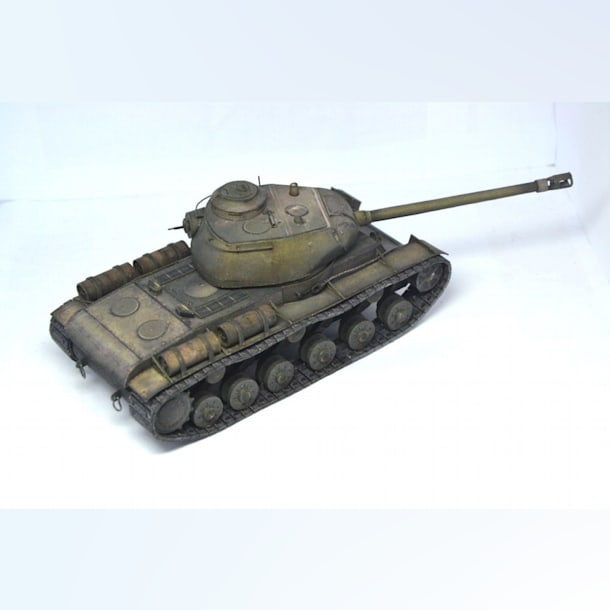

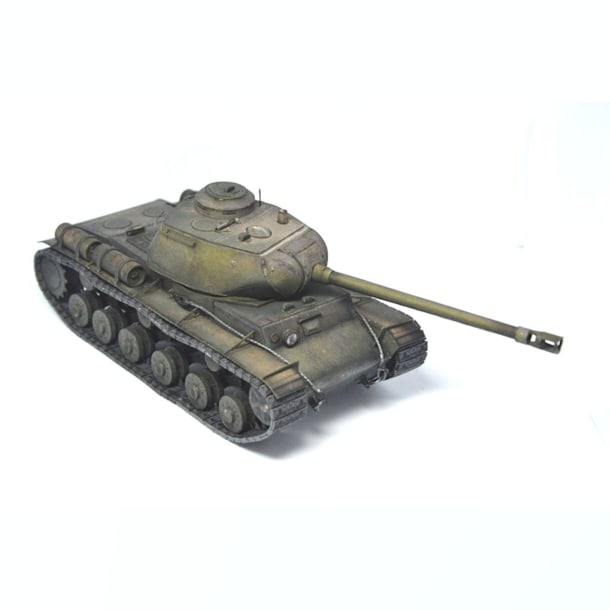

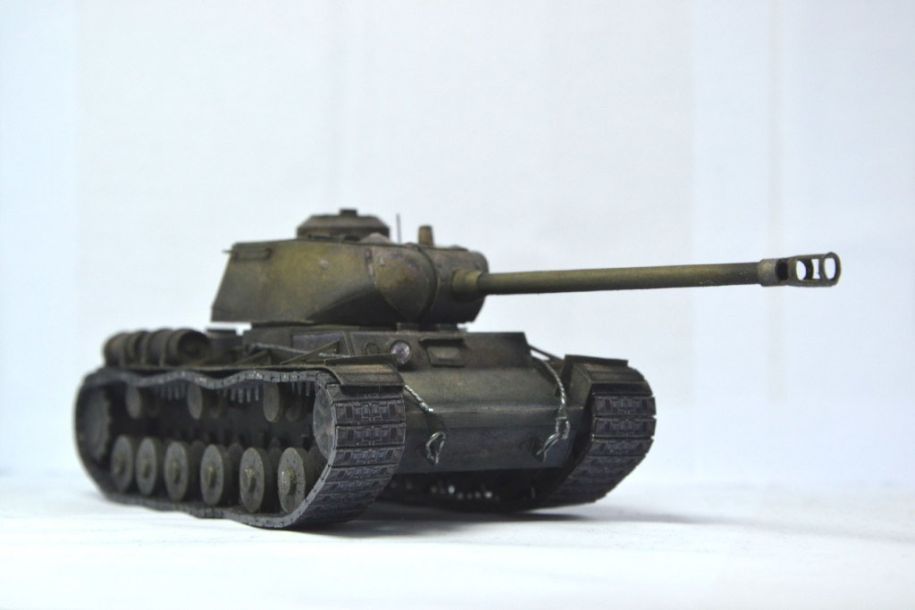

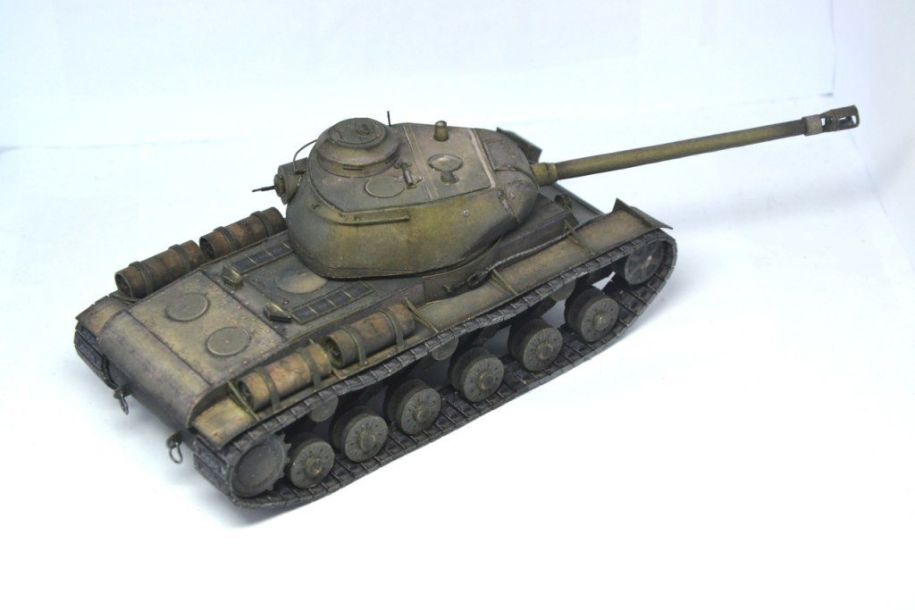

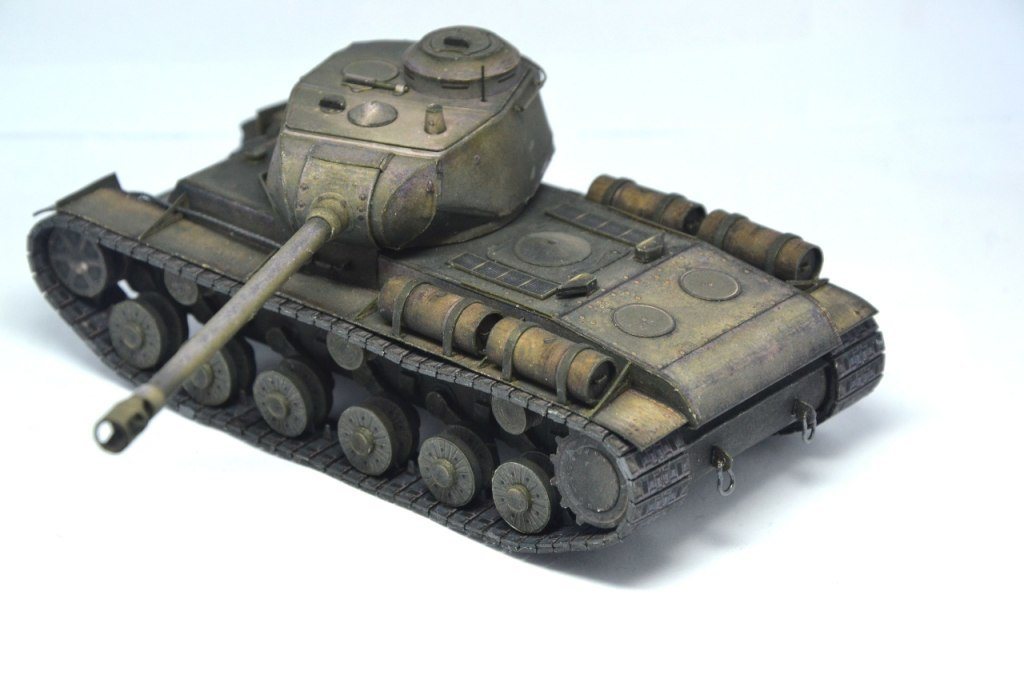

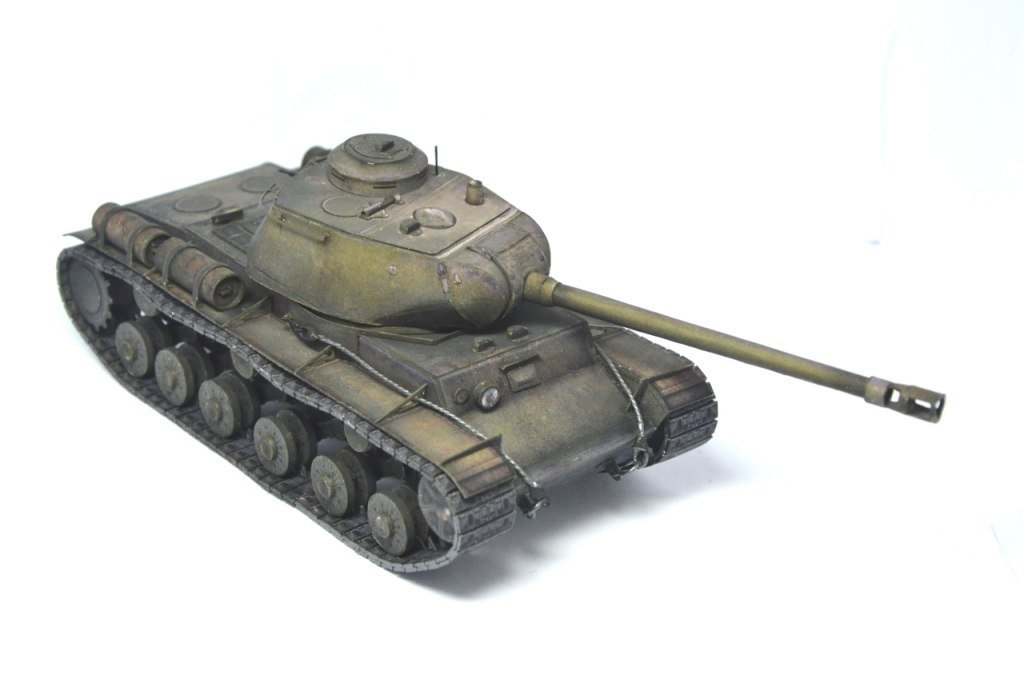

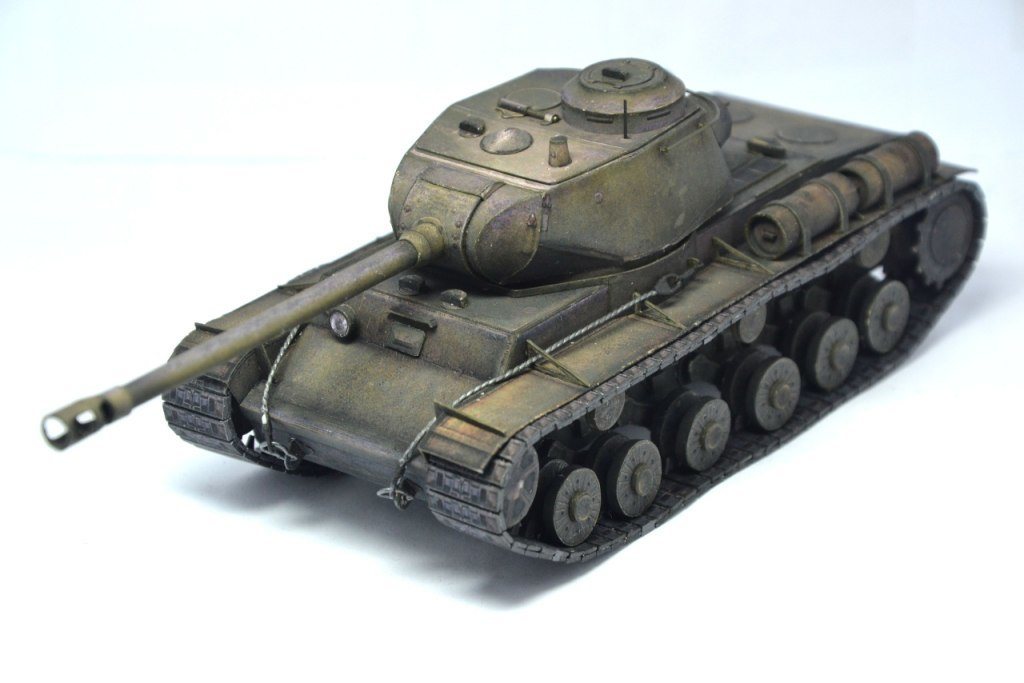

В журнале для бумажного моделирования Макет танка под номером 028 представлены выкройки танка КВ-122.
КВ-122 - советский экспериментальный тяжёлый танк семейства КВ.
Танк внешне напоминал серийный КВ-85. Корпус представлял жёсткую сварную коробку с дифференцированным бронированием. Башня и броня были усилены: спереди корпус был защищён бронёй толщиной 75 мм, а башня — листами до 100 мм; по бортам и на корме были листы толщиной 60 мм, на крыше — 40 мм, а на днище — 20 мм. Компоновка была классической: отделение управления спереди, боевой отсек посередине и моторно-трансмиссионное отделение сзади.
Вместо двигателей В-2 и В-2К был предложен В-2ИС номинальной мощностью 520 л.с., что было более надёжным, хотя повлекло за собой снижение удельной мощности и динамических качеств. Трансмиссия полностью соответствовавшая танку КВ-85 включала многодисковый главный и бортовые фрикционы сухого трения, а также 10-скоростную коробку передач.
Башня заимствовалась от нового ИС-2, куда ставилось 122-мм орудие Д-25Т, что повлекло за собой изменения в боеукладке и количестве выстрелов, но повысило огневую мощность. Рядом с пушкой был поставлен пулемёт ДТ калибра 7,62 мм, ещё один в кормовой башенной установке. На крыше ставился пулемёт ДШК калибром 12,7 мм.
Ходовая часть на один борт состояла из шести опорных катков, оснащённых внутренней амортизацией и индивидуальной торсионной подвеской; трёх поддерживающих роликов с резиновыми бандажами; передним направляющим и задним ведущим колёсами с литой ступицей и двумя 16-зубовыми венцами; гусеничной цепью из 87-90 траков шириной 700 мм и шагом 160 мм (литые траки с двумя прямоугольными окнами для зубьев ведущего колеса).
В качестве оптического и радиооборудования включались телескопический прицел ТШ-17, перископический прицел ПТ4-17 и командирский наблюдательный прибор МК-4 (аналогичные приборы имели механик-водитель и заряжающий). Танк комплектовался радиостанцией Р-9 со штыревой антенной. Экипаж КВ-122 состоял из пяти человек: механик-водитель, радист, командир, наводчик и заряжающий.
Опытный танк КВ-122 остался в единственном экземпляре, а его дальнейшая судьба осталась неизвестной.
У нас можно скачать журнал Макет танка - 028 - Танк КВ-122 и диорама Новогодний ангар бесплатно.
