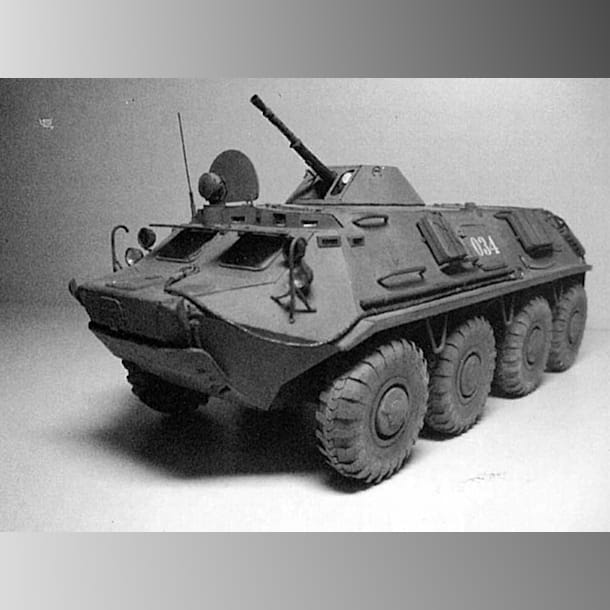

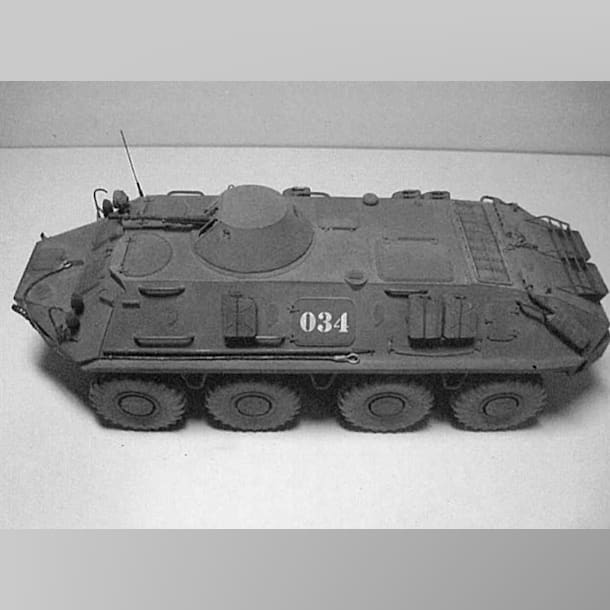

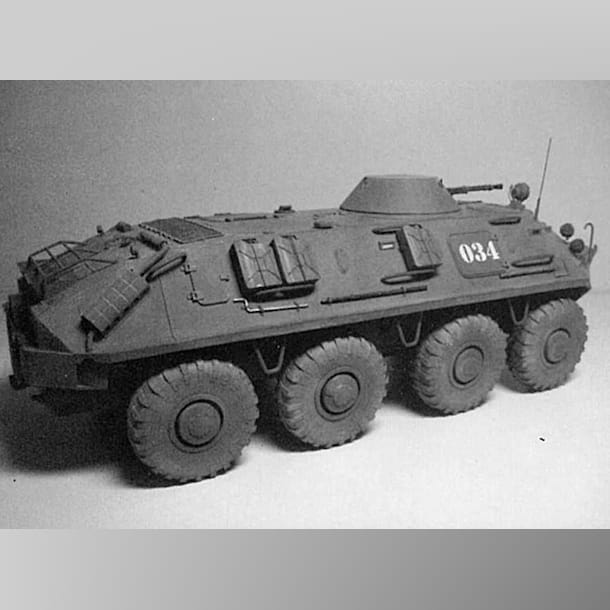

В журнале для бумажного моделирования Бумажное моделирование под номером 77 представлены выкройки бронетранспортера БТР-60ПБ.
Бронетранспортер БТР-60ПБ представляет собой боевую колесную плавающую машину, вооруженную 14,5-мм крупнокалиберным пулеметом КПВТ и спаренным с ним 7,62-мм пулеметом ПКТ в башенной установке.
Бронетранспортер четырехосный, со всеми ведущими колесами, обладает высокими динамическими качествами, высокой проходимостью и хорошей плавностью хода, способен следовать непосредственно за танками, сходу преодолевать окопы, траншеи и водные преграды.
Корпус бронетранспортера закрытый, с гладким днищем, герметизированный, изготовлен из броневых листов, снабжен нагнетателем-сепаратором для создания избыточного давления и очистки нагнетаемого воздуха от радиоактивной пыли и служит основанием, на котором крепятся все агрегаты и механизмы бронетранспортера.
В кормовой части бронекорпуса установлены два карбюраторных шестицилиндровых двигателя мощностью 90 л .с. каждый.
Через силовую передачу от правого двигателя приводятся в действие колеса первой и третей осей, от левого двигателя - колеса второй и четвертой осей. Двигатели и агрегаты силовой передачи не сблокированы между собой, а сблокированы лишь приводы управления ими. Коробки передач четырехскоростные. Привод на колеса от полуосей осуществлен карданными валами через колесные редукторы.
Подвеска колес - независимая, рычажно-торсионная, с телескопическими гидравлическими амортизаторами, двойного действия. Колеса первой и второй осей управляемые (с помощью рулевого механизма с гидроусилением).
Для движения на воде бронетранспортер оборудован водометным движителем, установленным в кормовой части корпуса. Поворот бронетранспортера на воде производится рулями управления, сблокированными с рулевым механизмом управления на суше.
Для самовытаскивания и вытаскивания однотипных машин при застревании, на бронетранспортере передней части корпуса установлена механическая лебедка, приводимая в действие от ведущего вала правой раздаточной коробки.
Средством связи бронетранспортера служит ультракоротковолновая радиостанция Р-123. Бронетранспортер укомплектован дневными и ночными приборами наблюдения. Бронекорпус разделен на три отделения: отделение силовой установки, боевое отделение и отделение управления.
У нас можно скачать журнал Бумажное моделирование - 77 - Бронетранспортер БТР-60ПБ бесплатно.
